측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

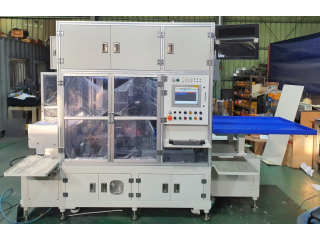

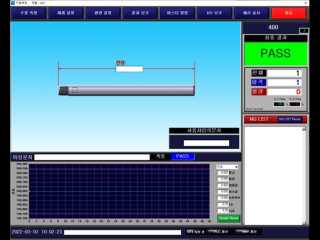

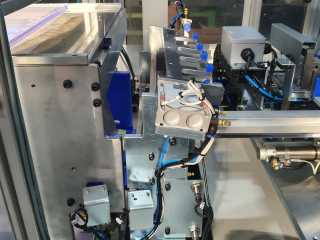

ALUMINUM TUBE MEASUR'G MC

ALUMINUM TUBE 검사 & 마킹기

ALUMINUM TUBE 해당 요소의 길이 측정 및 마킹

주요특징

  • FULL AUTOMATIC SYSTEM
  • LIFT & CARRY TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : DIGITAL PROBE
  • INPUT HOPPER CARRIAGE : 340EA
  • OUTPUT CHUTE : 200EA

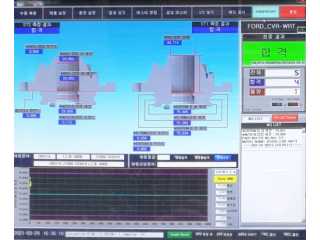

  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 길이

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

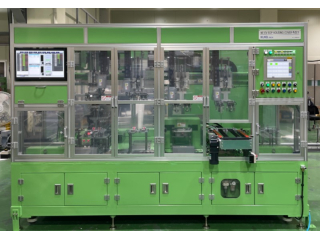

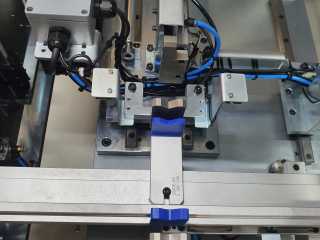

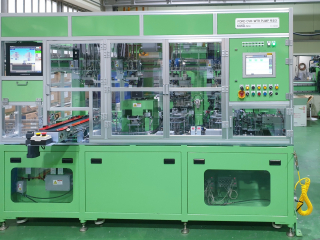

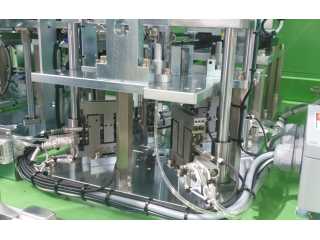

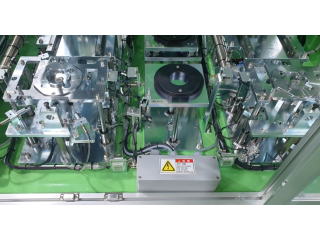

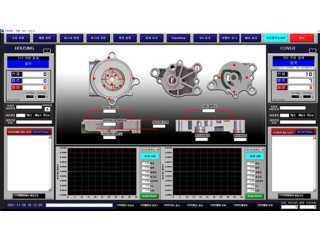

OIL PIMP COVER MEASUR'G MC

OIL PIMP COVER 측정기

OIL PIMP COVER 해당 요소의 내외경, 단차 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (MEA. CELL + PROBE)
  • AUTO ZERO MASTER
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 외경, 단차, 진원도, 원통도, 동심도, 평면도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

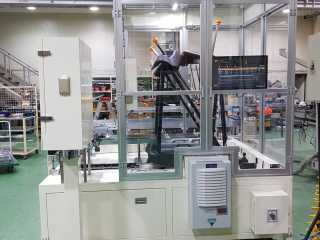

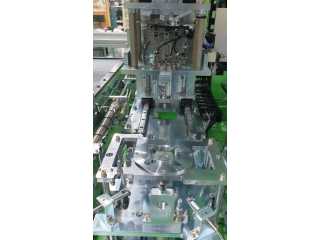

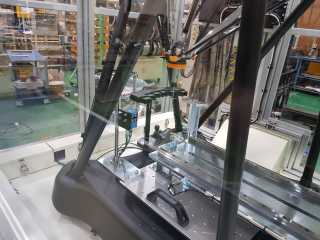

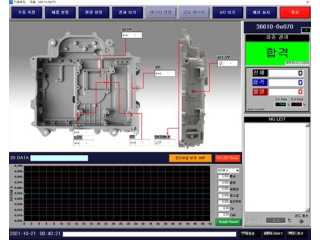

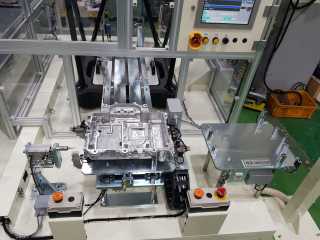

EV EPCU HOUS'G MEASUR'G MC (IN-LINE CMM)

EV EPCU HOUS'G 측정기 (IN-LINE 3차원)

EV EPCU HOUS'G 해당 요소의 치수 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : IN-LINE CMM
  • OK MARK'G STATION
  • NG CONVEYOR : 5EA
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 외경, 단차, 진원도, 원통도, 동심도, 평면도

측정범위 : X, Y=Ø300㎜, Z=300㎜

COMPARISON UNCERTAINTY : ±0.002㎜

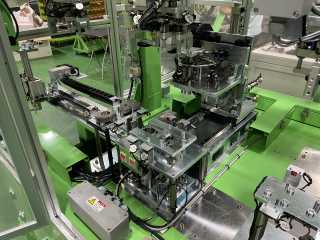

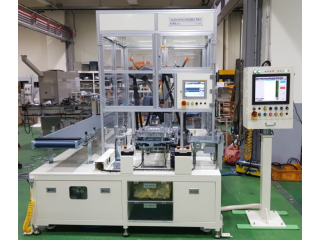

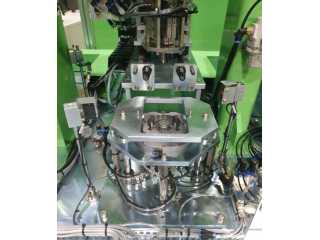

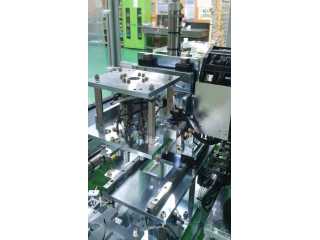

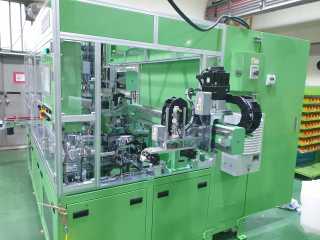

EOP HOUS'G & COVER MEASUR'G MC

EOP HOUS'G & COVER 측정기

EOP HOUS'G & COVER 해당 요소의 내경, 단차 및 평면도 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (MEA. CELL + PROBE)
  • NG CONVEYOR : 5EA (2SET)
  • QR CODE MARK'G & READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 평면도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

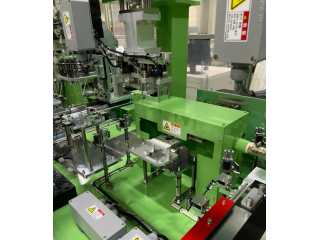

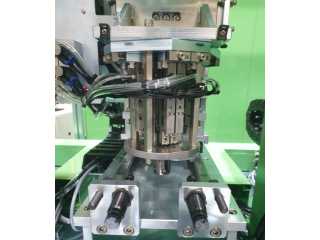

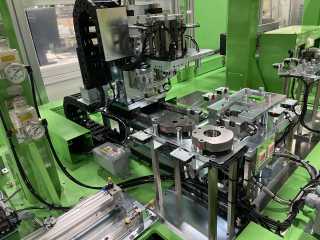

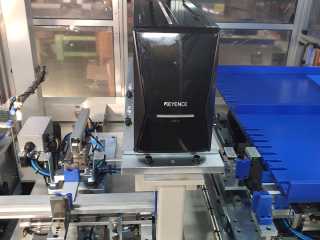

WATER PUMP COVER MEASUR'G MC

WATER PUMP COVER 측정기

WATER PUMP COVER 해당 요소의 내경, 단차 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (MEA. CELL + PROBE)
  • NG CONVEYOR : 6EA-QR CODE MARK'G & READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 직각도, 동심도, 평면도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE
