측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

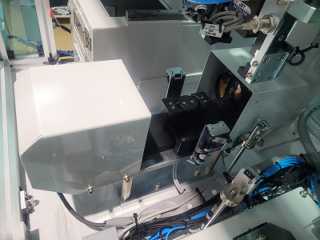

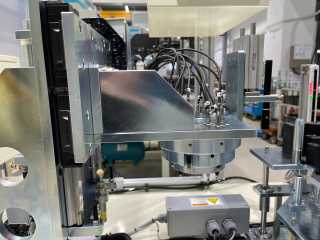

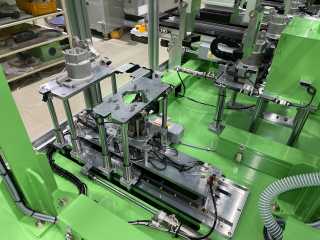

SLEEVE MEASUR'G MC (OPTICAL+CONTACT)

SLEEVE 측정기 (광학+접촉)

SLEEVE 제품 해당 요소의 내외경 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (OPTICAL+MEA. CELL)
  • OK/NG OUTPUT CONVEYOR : 200EA
  • AUTO ZERO MASTER
  • QR CODE MARK'G & READ'G

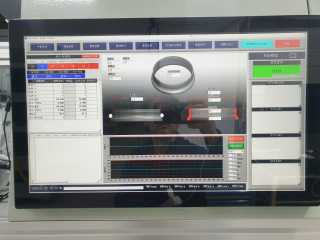

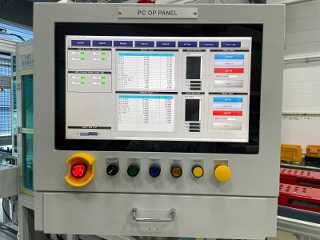

  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 진원도, 원통도, 외경 및 요소 전체 치수

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

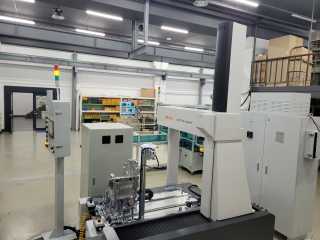

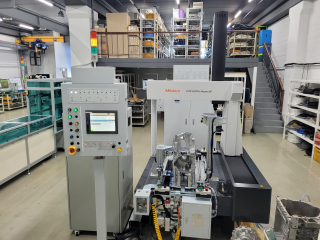

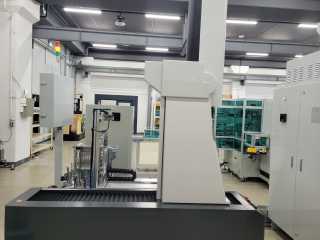

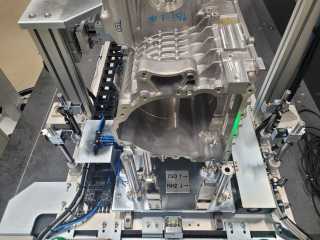

EV MOTOR HOUS'G IN-LINE CMM MC

EV MOTOR HOUS'G IN-LINE 3차원 측정기

EV MOTOR HOUS'G 제품 해당 요소의 치수 및 기하공차 인라인 CMM 측정

주요특징

  • FULL AUTOMATIC SYSTEM (MANUAL SELECT)
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : IN-LINE CMM
  • OK STAMP MARK'G
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 외경, 단차, 평면도, 위치도, 직각도, 동심도

측정범위 : X=900㎜, Y=1000㎜, Z=800㎜

DIMENSION REPEATABILITY : ≤ 0.002㎜ (LENGTH LESS THAN 100㎜)

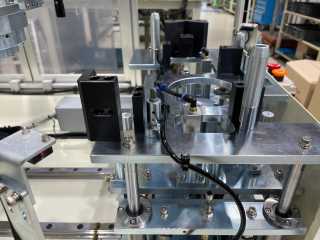

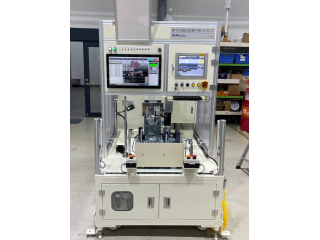

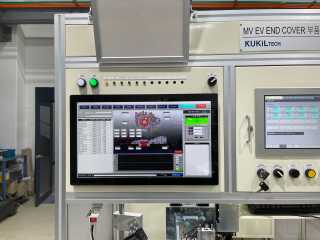

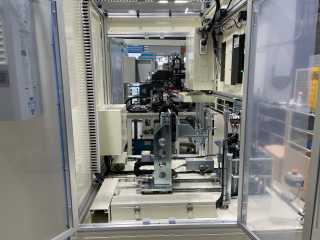

EV MOTOR COVER END MEASUR'G MC

EV MOTOR COVER END 측정기

EV MOTOR COVER END 제품 해당 요소의 내외경, 단차 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM (MANUAL SELECT)
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : MEA. CELL + PROBE
  • NG STAMP MARK'G
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 평면도, 평행도, 조립 대상물 유무 및 적정위치 검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILTY : 20% OF TOLERANCE

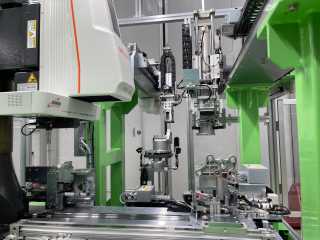

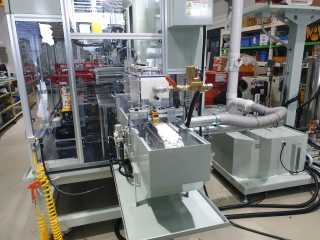

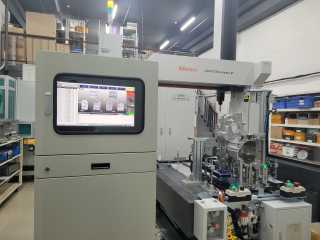

EOP HSG MEASUR'G MC (LEAK+CONTACT+CMM)

EOP HSG 측정기 (리크+접촉+3차원 측정기)

EOP HOUS'G 제품 해당 요소의 리크검사 및 치수, 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM (MANUAL SELECT)
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • INPUT STOKER : 30EA
  • MEASUR'G & INSPECTION STATION : 3SET (CMM+CONTACT+LEAK)
  • NG CONVEYOR : 5EA (2SET)
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 평면도, 직각도, LEAK 검사

측정범위 : X=120㎜, Y=120㎜, Z=80㎜ LEAK SEPC : 0.8㏄/2bar

DIMENSION REPEATABILITY : ≤ 0.002㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

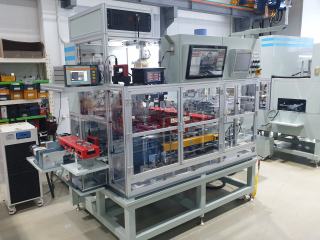

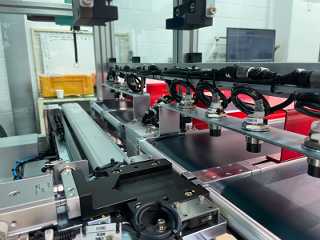

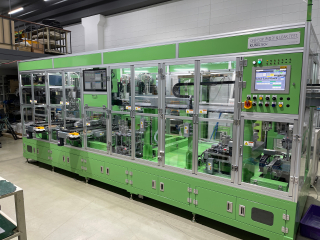

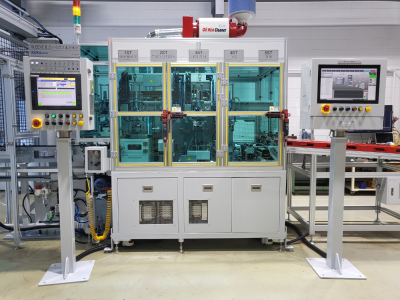

BRG INNER RING WASH'G & MEASUR'G MC

베어링 내륜 세정 & AG기

베어링 내륜 제품 해당 요소의 세정, 내경, 궤도 측정 및 열처리 검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • SLIDE & CARRY TRANSFER, SERVO MOTOR
  • INPUT CONV : WASH'G OIL & AIR HIGH PRESSURE SPRAY
  • VISUAL INSPECTION STATION : FIBER UNIT
  • MEASUR'G STATION : 2SET (AIR GAGE + MEA. UNIT)
  • OUTPUT CONVEYOR : HEAT TREATMENT INSPECTION
  • NG CHUTE : 5EA (4SET)
  • DATA TRACK'G MANAGEMENT & DISPLAY

측정항목 : 외관검사, 내경, 궤도, 열처리검사

OK 제품과 외관, 열처리 비교 검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)
