측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

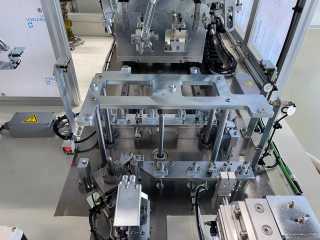

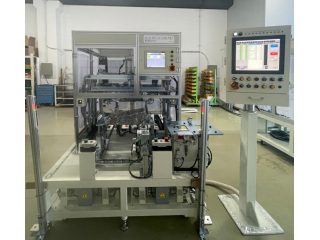

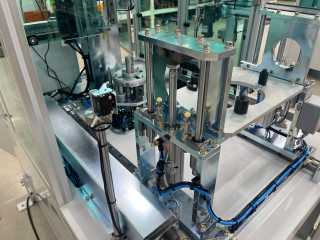

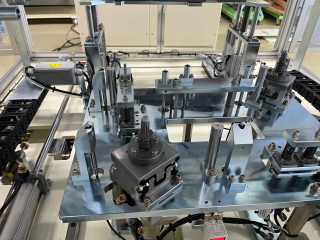

MOTOR HOUS'G MEASUR'G MC

MOTOR HOUS'G 측정기

TM CASE 제품 해당 요소의 치수 및 기하 공차 측정

주요특징

  • SEMI AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : MEA. CELL
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 외경

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

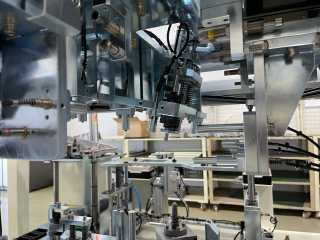

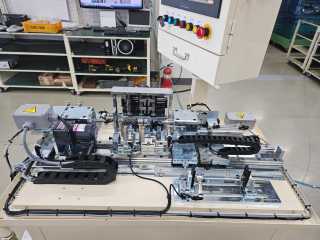

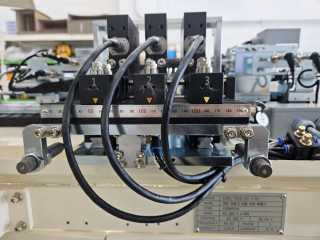

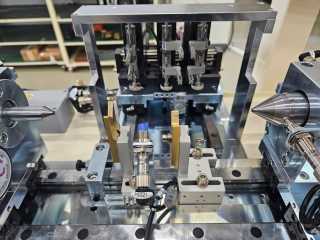

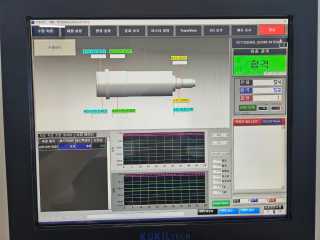

PINION SHAFT MEASUR'G MC

PINION SHAFT 측정기

PINION SHAFT 해당 요소의 외경, 흔들림 및 동심도 측정

주요특징

  • SEMI AUTOMATIC SYSTEM
  • V BLOCK CENTER'G : AIR CYLINDER
  • MEASUR'G STATION : MEA. HEAD
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 외경, 흔들림, 동심도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

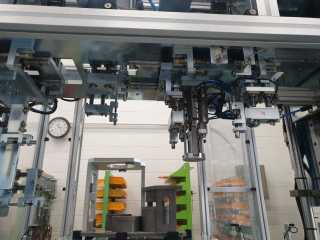

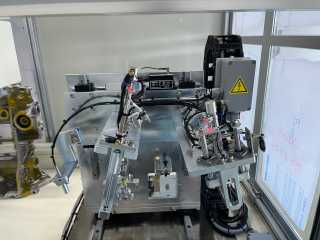

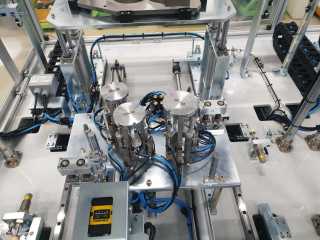

CRANK CASE PART INSPECTION MC

CRANK CASE 부품누락검사기

CRANK CASE 해당 요소의 조립 부품 누락 및 나사 검사

주요특징

  • SEMI AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEA. STATION : PLUG GAGE + PROBE + THREAD CHECK
  • QR CODE READ'G
  • NG STAMP MARK'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 조립 부품 높이, 유무, 나사검사, 홀 관통검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

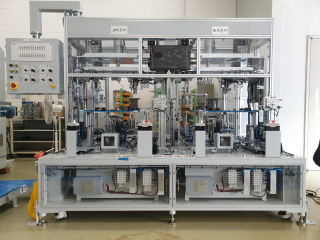

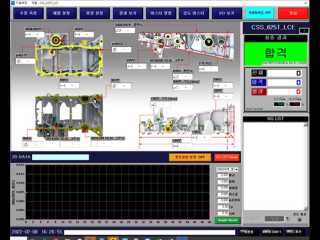

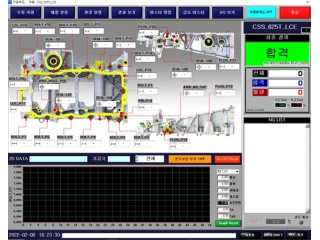

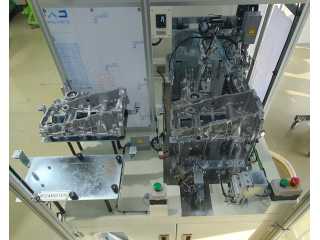

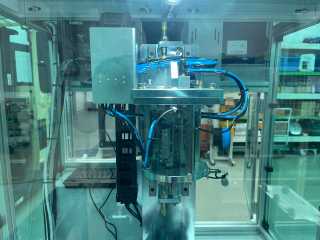

CRANK CASE MEASUR'G MC

CRANK CASE 치수 측정기

CRANK CASE 해당 요소의 치수 및 기하공차 측정

주요특징

  • SEMI AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : SERVO MOTOR + AIR CYLINDER
  • MEASUR'G STATION : PLUG GAGE + PROBE
  • QR CODE READ'G
  • NG STAMP MARK'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 높이, 각도, 평면도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

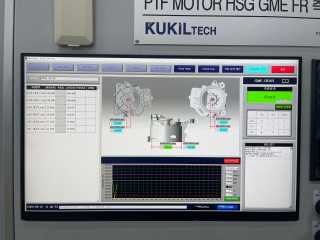

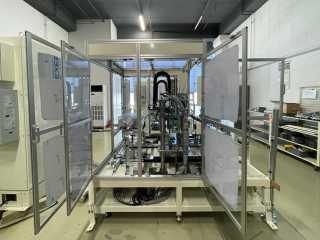

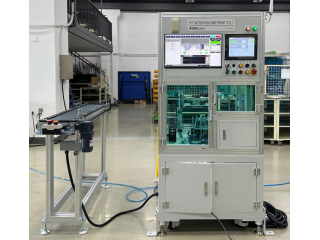

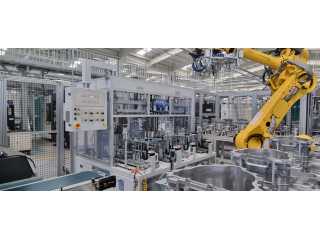

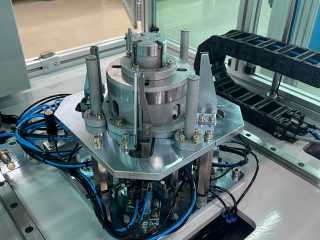

EV MOTOR HOUS'G MEASUR'G MC

EV MOTOR HOUS'G 측정기

EV MOTOR HOUS'G 해당 요소의 내경 및 단차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : MEA. CELL + PROBE
  • QR CODE READ'G
  • OK PUNCH MARK'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 핀/부쉬홀 내경

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE
