측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

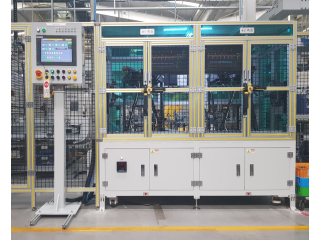

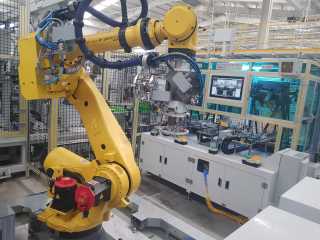

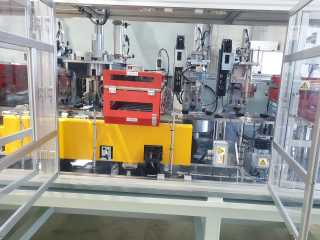

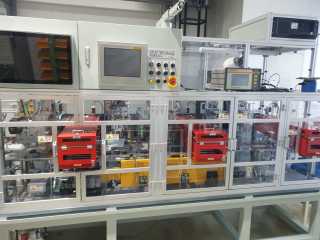

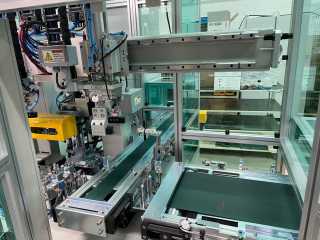

BRG OUTER RING MEASUR'G & CRACK INSPECTION MC

베어링 외륜 AG & 크랙검사기

베어링 외륜 제품 해당 요소의 외경, 궤도 측정 및 외관, 크랙, 열처리 검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • SLIDE & CARRY TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (MEA. UNIT + CELL)
  • VISUAL INSPECTION STATION : FIBER UNIT

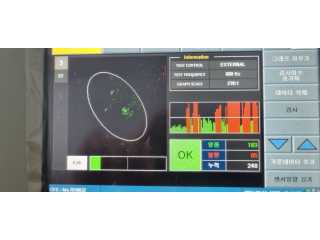

  • CRACK INSPECTION STATION : CRACK SENSOR UNIT
  • HEAT TREATMENT INSPECTION STATION
  • NG CHUTE : 3EA (4SET)
  • DATA TRACK'G MANAGEMENT & DISPLAY

측정항목 : 외관검사, 외경, 진원도 궤도, 크랙, 열처리 검사

OK 제품과 외관, 열처리 비교 검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

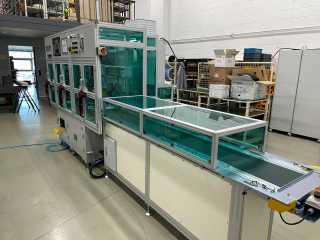

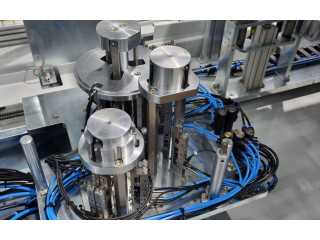

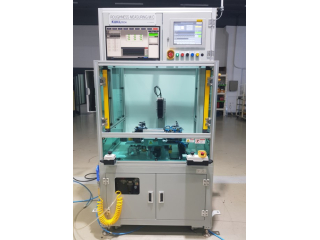

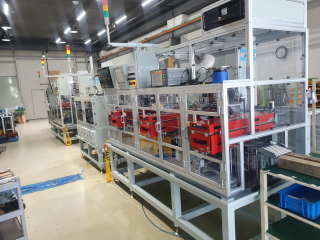

TRANSMISSION CASE MEASUR'G MC

TRANSMISSION CASE 측정기

TRANSMISSION CASE 해당 요소의 내경 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : MEA. CELL
  • QR CODE MARK'G & READ'G
  • OK OUTPUT STOKER : 3EA
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 보어외경, PIN HOLE 외경

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

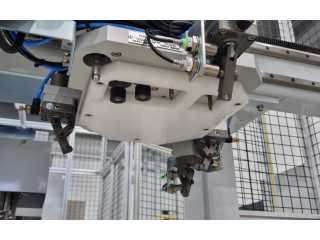

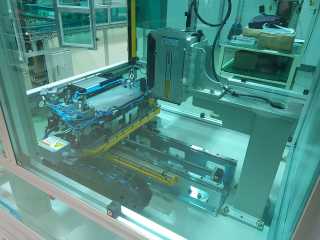

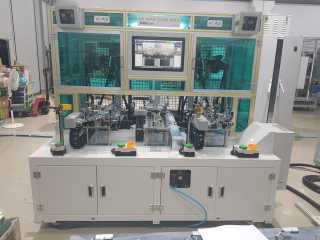

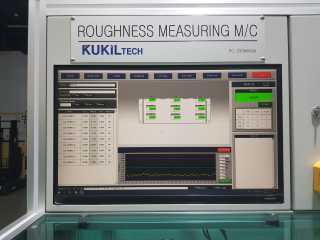

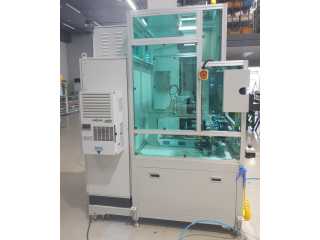

BATTERY ENDPLATE ROUGHNESS INSPECTION MC

BATTERY ENDPLATE 조도 검사기

BATTERY ENDPLATE 해당 요소의 조도 검사

주요특징

  • SEMI AUTO SYSTEM
  • 2 AXIS SLIDE TRANSFER : SERVO MOTOR
  • INSPECTION STATION : LASER 3D SENSOR
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 평면 조도

검사범위 : X=4㎜, Y=4㎜, Z=1.4㎜ (HIGH 0.7㎜)

REPEATABILITY (HEIGHT DIFFERENCE) : 0.0001㎜

LINEARITY (HEIGHT DIFFERENCE) : ±0.0028㎜

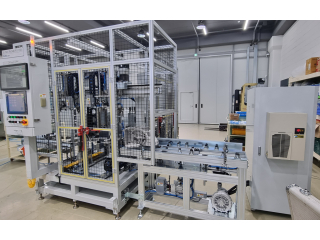

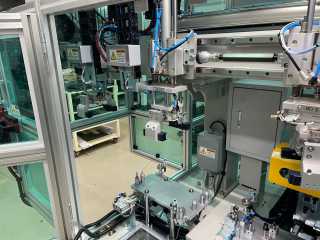

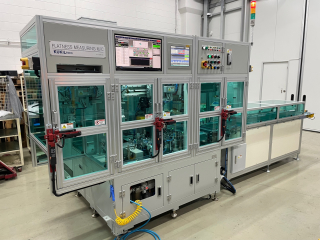

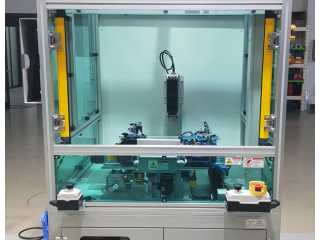

BATTERY ENDPLATE FLATNESS MEASUR'G MC

BATTERY ENDPLATE 평면도 측정기

BATTERY ENDPLATE 해당 요소의 평면도 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : PROBE
  • NG CONVEYOR : 10EA
  • OK OUTPUT CONVEYOR : 15EA
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 평면도

DIMENSION REPEATABILITY : ≤ 0.001 ㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

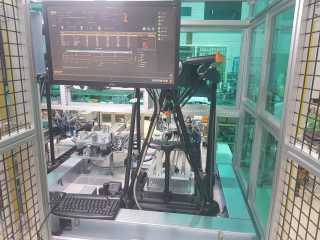

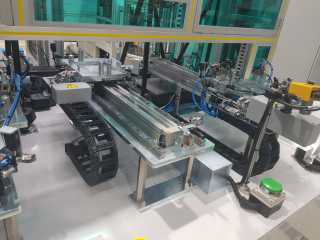

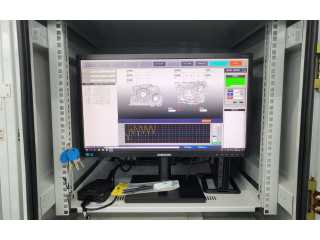

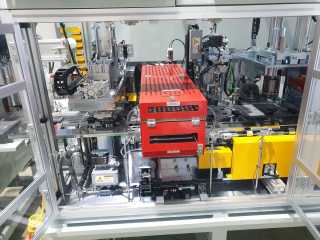

MISSION REAR COVER MEASUR'G MC (IN-LINE CMM)

MISSION REAR COVER 측정기 (IN-LINE 3차원)

TRANSMISSION REAR COVER 해당 요소의 치수 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : 2SET (IN-LINE CMM)
  • AUTO ZERO MASTER
  • QR CODE READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 외경, 동심도, 위치도, 흔들림, 평면도

측정범위 : X,Y=Ø300㎜, Z=150㎜

COMPARISON UNCERTAINTY : ±0.002㎜
