측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

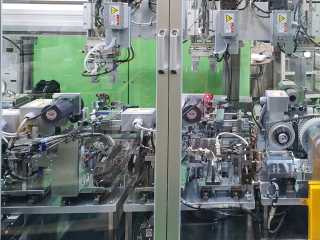

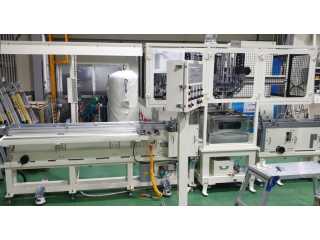

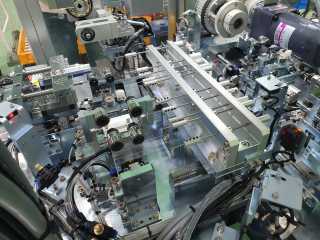

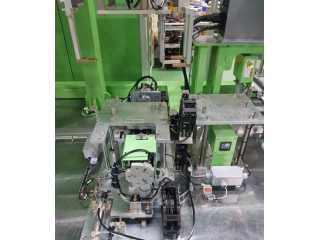

INPUT SHAFT FOOL PROOF INSPECTION MC

INPUT SHAFT FOOL PROOF 검사기

INPUT SHAFT 해당 요소의 FOOL PROOF 검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • INSPECTION STATION : 2SET (INSPEC. UNIT + SPLINE GAGE)
  • MEASUR'G STATION : MEA. CELL
  • NG CARRIER : 6EA (2SET)
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 외경, 오일/센터홀 관통, 스플라인 검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

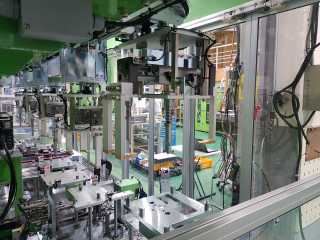

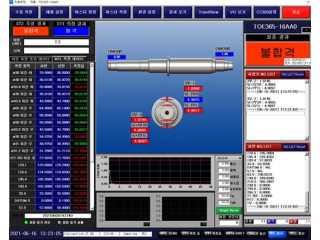

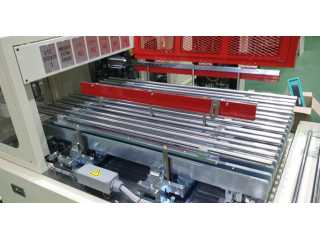

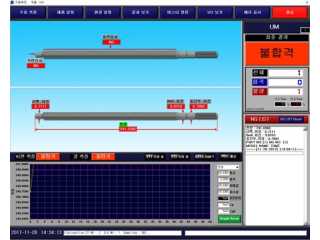

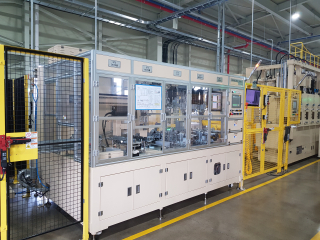

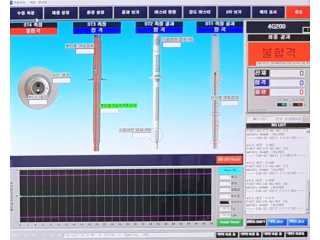

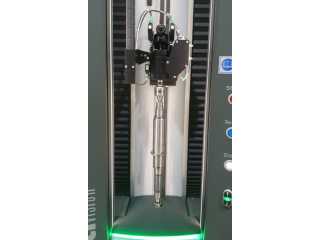

ROTOR SHAFT MEASUR'G MC (OPTICAL+CONTACT+CRACK)

ROTOR SHAFT 검사기 (광학+접촉+비파괴)

ROTOR SHAFT 해당 요소의 치수, 기하공차 측정 및 크랙검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • PROCESS CONECTION : ROBOT FOR INDUSTRIAL
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 2SET (OPTICAL+MEA. CELL)
  • INSPECTION STATION : CRACK SENSOR
  • QR CODE MARK'G & READ'G
  • NG CARRIER : 6EA
  • DATA TRACK'G MANAGEMENT & DISPLAY

측정항목 : 외형치수 일체 및 기하공차, 홈폭, 크랙검사

DIMENSION REPEATABILITY : Ø 0.0003㎜, L 0.0012㎜

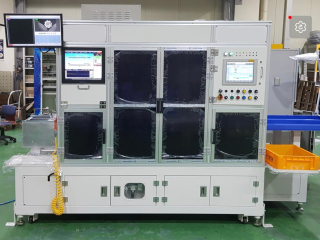

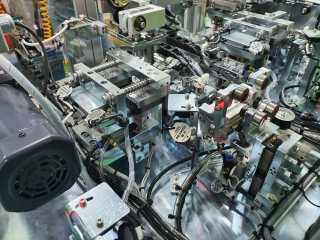

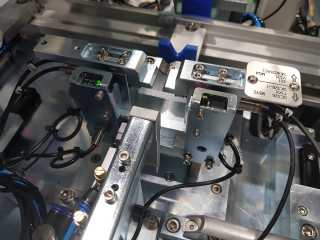

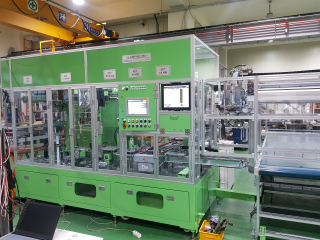

OIL PUMP HOUS'G MEASUR'G MC

OIL PUMP HOUS'G 측정기

OIL PUMP HOUS'G 해당 요소의 내경, 단차, 평행도, 평면도 및 직각도 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : MEA. CELL + PROBE
  • AUTO ZERO MASTER
  • NG CONVEYOR : 5EA
  • OUTPUT CARRIER CONVEYOR : 64EA
  • QR CODE MARK'G & READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY

측정항목 : 내경, 단차, 평행도, 평면도, 직각도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

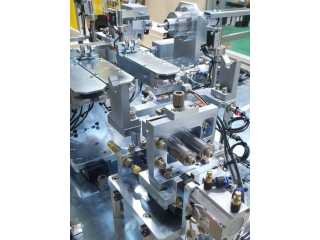

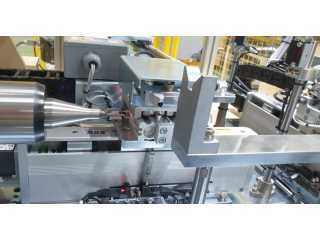

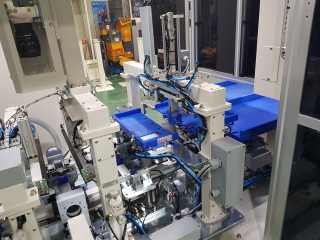

SCREW SPINDLE MEASUR'G MC

SCREW SPINDLE 검사기

SCREW SPINDLE 해당 요소의 외경, 길이 측정 및 SCREW 외관검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • LIFT & CARRY TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : PROBE
  • INSPECTION STATION : VISION
  • INPUT HOPPER CARRIAGE : 500EA
  • OUTPUT CHUTE : 200EA
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 외경, 길이 측정 및 SCREW 외관검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

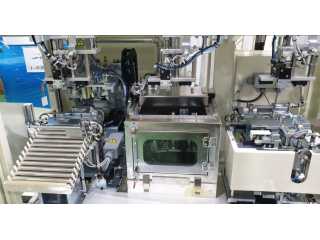

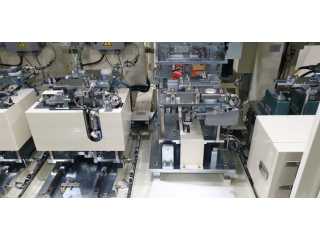

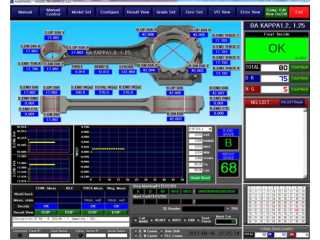

CONROD MEASUR'G MC

CONROD 측정기

CONROD 해당 요소의 내경, 원통도, 벤딩, 트위스트, 피치 및 중량 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : SERVO MOTOR
  • MEASUR'G STATION : 4SET (MEA. CELL + PROBE + LOADCELL)
  • AUTO ZERO MASTER
  • INPUT WORK'G CONVEYOR : 200EA (AIR BLOW)
  • OUTPUT STOKER : 200EA
  • QR CODE MARK'G & READ'G
  • DATA TRACK'G MANAGEMENT & DISPLAY

측정항목 : 내경, 원통도, 벤딩, 트위스트, 피치, 중량

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE
