측정 SYSTEM

측정 SYSTEM

다양한 산업 분야에서 정밀하고 효율적인 데이터 수집 및 분석을 통해 품질 향상,
생산성 증대, 비용 절감을 실현하는 측정/검사 시스템을 개발, 제조, 공급하고 있습니다.
접촉, 비접촉, 광학, 비파괴, 와전류등 최적화된 솔루션을 적용
신뢰할 수 있는 데이터를 제공하여 고객의 성공을 지원합니다.

측정 SYSTEM

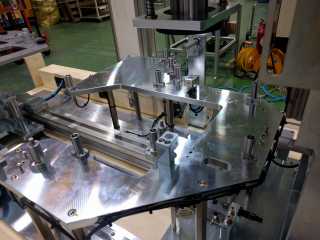

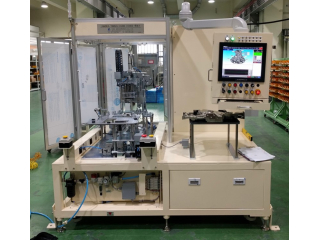

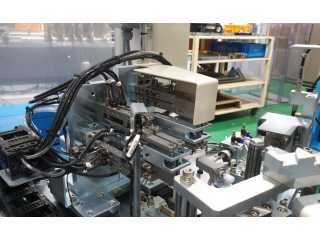

DCT MISSION FORK MEASUR'G MC

DCT MISSION FORK 검사기

DCT MISSION FORK 해당 요소의 내경, 거리 및 두께 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • PICK & PLACE TRANSFER : AIR, HYDRAULIC CYLINDER
  • MEASUR'G STATION : 2SET (MEA. CELL)
  • NG CHUTE : 10EA-OCR MARK'G
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 중심거리, 두께, 면거리

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

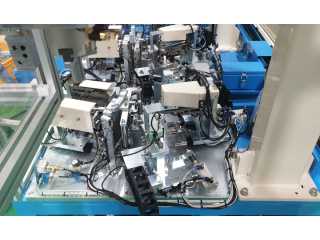

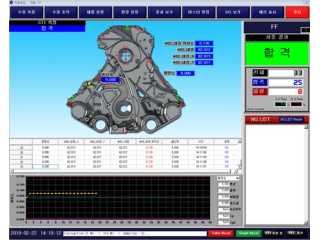

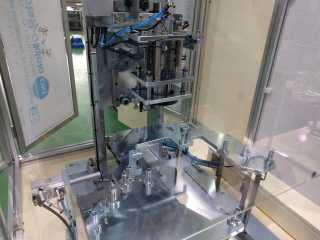

TIMMING CHAIN COVER MEASUR'G MC

TIMMING CHAIN COVER 측정기

TIMMING CHAIN COVER 해당 요소의 내경, 단차, 평면도 및 위치도 측정

주요특징

  • SEMI AUTOMATIC SYSTEM
  • SHUTTLE TRANSFER : AIR CYLINDER
  • MEASUR'G STATION : MEA. CELL + PROBE
  • OK PUNCH MARK'G
  • NG STORAGE : 1EA
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, 단차, 평면도, 위치도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

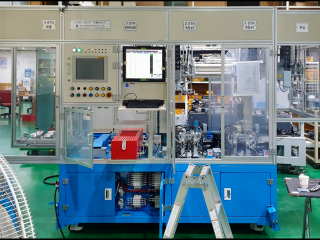

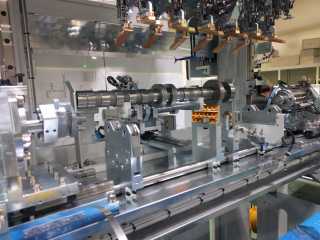

CRANK SHAFT CRACK INSPECTION MC

CRANK SHAFT CRACK 검사기

CRANK SHAFT 해당 요소의 크랙 검사

주요특징

  • FULL AUTOMATIC SYSTEM

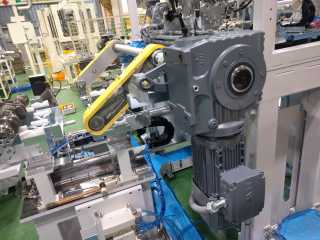

  • SWING ARM TRANSFER : WORM GEAR MOTOR
  • INSPECTION STATION : CRACK SENSOR
  • AUTO CRACK SETTING MASTER
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 저널, 핀, 플랜지부 크랙검사

CRACK MAX SIZE : 3.0㎜ × 0.1㎜ × 0.1㎜ 3.0V NG

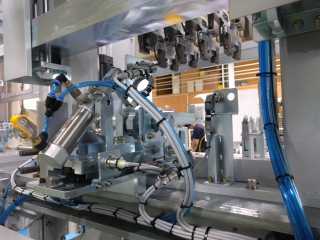

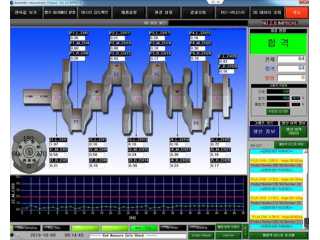

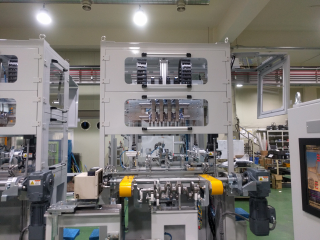

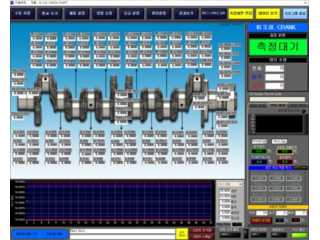

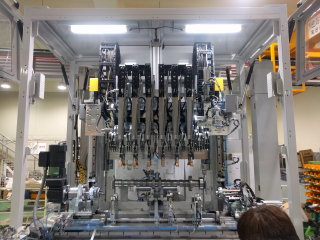

CRANK SHAFT MEASUR'G MC

CRANK SHAFT 측정기

CRANK SHAFT 해당 요소의 치수 및 기하공차 측정

주요특징

  • FULL AUTOMATIC SYSTEM
  • SWING ARM TRANSFER : WORM EAR MOTOR
  • MEASUR'G STATION : MEA. CELL
  • AUTO ZERO MASTER
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 외경, 두께, 흔들림, 원통도, 진원도, 평행도, 동심도

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)

GEOMETRIC DIMENSION REPEATABILITY : 20% OF TOLERANCE

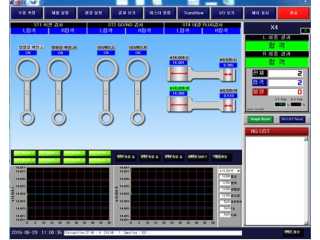

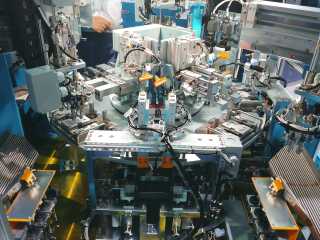

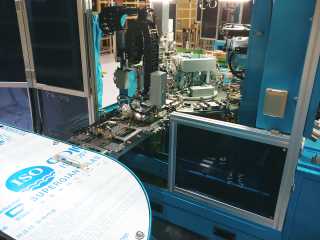

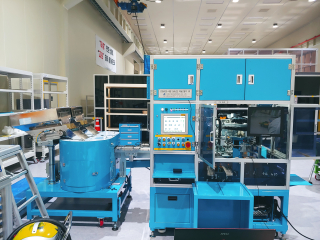

COMPRESSOR CONROD MEASUR'G MC

COMPRESSOR CONROD 측정기

COMPRESSOR CONROD 해당 요소의 내경 측정 및 검사

주요특징

  • FULL AUTOMATIC SYSTEM
  • TURN TABLE : INDEX DRIVE
  • MEASUR'G STATION : PLUG + PROBE
  • INSPECTION STATION : GONO GAGE
  • INPUT CARRIAGE : 2SET 500EA (PART FEEDER + HOPPER)
  • NG STORAGE : 50EA
  • DATA TRACK'G MANAGEMENT & DISPLAY
  • STATISTICAL PROCESS & QUALITY CONTROL (SPC)

측정항목 : 내경, GONO GAGE 검사

DIMENSION REPEATABILITY : ≤ 0.001㎜ (EVALUATED ON THE MASTER)
